محمل المطاط للجسر هو مكون دعم مرن مصفح مثبت بين البنية الفوقية للجسر والبنية التحتية. إنه مصمم لنقل الأحمال الرأسية بأمان مع السماح بالتحكم في الدوران والحركة الأفقية الناتجة عن حركة المرور وتغير درجات الحرارة والتوسع الهيكلي.
يتم تصنيع المحمل عن طريق فلكنة طبقات متعددة من المطاط عالي الجودة-مع ألواح تقوية فولاذية مدمجة. توفر الألواح الفولاذية الداخلية صلابة ضاغطة، بينما تتيح طبقات المطاط الصناعي المرونة والتحكم في التشوه.
يستخدم هذا المنتج على نطاق واسع في جسور الطرق السريعة وجسور السكك الحديدية والجسور ومشاريع البنية التحتية البلدية.
التركيب الهيكلي
يتكون المحمل المطاطي الرقائقي النموذجي من:
- الغطاء العلوي طبقة مطاطية
- ألواح تقوية فولاذية داخلية (مغلفة بالكامل)
- طبقات المطاط الصناعي المتوسطة
- طبقة مطاطية للغطاء السفلي
- طبقة انزلاقية PTFE اختيارية (للنوع المنزلق)
يتم ربط الألواح الفولاذية بالكامل داخل الجسم المطاطي لمنع التآكل وضمان السلامة الهيكلية-على المدى الطويل.
المزايا الرئيسية
- نقل الحمل العمودي بكفاءة
- يستوعب دوران الشعاع-النهائي
- يسمح بالإزاحة الأفقية من خلال تشوه القص
- يقلل من تركيز الضغط على الأرصفة والدعامات
- هيكل بسيط مع عمر خدمة طويل
- متطلبات صيانة منخفضة
يضمن الهيكل الفولاذي المدمج-المطاطي أداءً ميكانيكيًا مستقرًا في ظل التحميل المتكرر لحركة المرور.

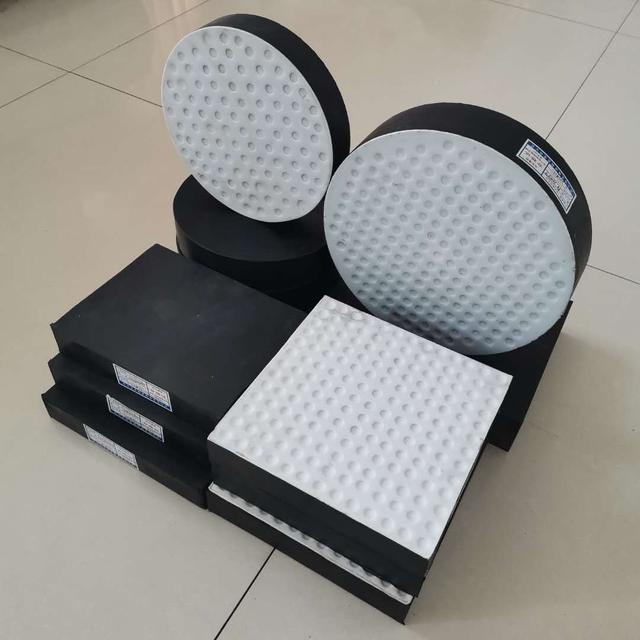

أنواع المنتجات
حسب الشكل
محمل مطاطي مستطيل
محمل مطاطي دائري
حسب الوظيفة
محمل مطاطي عادي
محمل مطاطي منزلق (مع طبقة انزلاقية PTFE لسعة إزاحة أكبر)
بواسطة مقاومة درجات الحرارة
CR (مطاط الكلوروبرين):-25 درجة إلى +60 درجة
NR (المطاط الطبيعي):-40 درجة إلى +60 درجة
يمكن تخصيص اختيار المواد بناءً على الظروف المناخية للمشروع.
المواصفات الفنية الأساسية
|
غرض |
مواصفة |
|
اسم المنتج |
محمل مطاطي للجسر |
|
بناء |
مطاط مقوى بالفولاذ الرقائقي |
|
خيارات الشكل |
مستطيلة / دائرية |
|
سطح منزلق |
طبقة PTFE اختيارية |
|
نطاق درجة الحرارة |
-40 درجة إلى +60 درجة |
|
طلب |
نقل حمولة الجسر والتحكم في الحركة |
|
تصميم مخصص |
متاح وفقا للرسومات |
التطبيقات
- جسور الطرق السريعة والطرق السريعة
- جسور السكك الحديدية
- الجسور الحضرية
- جسور شعاع مسبقة الصنع
- مشاريع إعادة تأهيل البنية التحتية
خدمة التخصيص
نحن نقدم:
- الأبعاد المخصصة طبقاً للرسومات الإنشائية
- دعم حساب التحميل
- -اختيار مركب مطاطي متكيف مع المناخ
- تخصيص سمك الطبقة المنزلقة PTFE
- الإنتاج القائم على تصنيع المعدات الأصلية والمشروع-.
الدعم الهندسي متاح لمقاولي البنية التحتية وأصحاب المشاريع.
لماذا تختار محملنا المطاطي للجسر؟
- قدرة توريد مستقرة لمشاريع البنية التحتية الكبيرة
- أسعار المصنع التنافسية-المباشرة
- دعم الوثائق الفنية
- تجربة التصدير الدولية
- إنتاج مرن للطلبات المجمعة أو المستندة إلى المشروع-.
التعليمات
س: 1. ما هي وظيفة المحمل المطاطي؟
ج: إنه ينقل الأحمال الرأسية مع السماح بالدوران والحركة الأفقية، مما يحمي أرصفة الجسر ودعائمه من الإجهاد الزائد.
س: 2. ما الفرق بين الأنواع العادية والانزلاقية؟
ج: تمتص المحامل العادية الحركة من خلال القص المطاطي.
تشتمل المحامل المنزلقة على طبقة PTFE لتوفير سعة إزاحة أكبر.
س: 3. ما هي المواد التي يجب أن أختارها، CR أو NR؟
ج: CR: -25 درجة إلى +60 درجة (مناخ عادي)
NR: -40 درجة إلى +60 درجة (المناطق الباردة)
س: 4. هل يمكنك التخصيص وفقًا للرسومات؟
ج: نعم. يمكن إنتاج الأبعاد وسعة الحمولة وخيارات الانزلاق بناءً على متطلبات المشروع.
س: 5. ما هي المعايير التي تتبعها؟
ج: تم تصنيعه وفقًا لمعايير GB/T 20688.4-2023 وJT/T 4-2019. المعايير الدولية الأخرى متاحة عند الطلب.
س: 6. ما هو عمر الخدمة النموذجي؟
ج: عادة 20-30 سنة في ظل ظروف التركيب والصيانة المناسبة.
س: 7. ما هي المعلومات المطلوبة لعرض الأسعار؟
ج: نوع المحمل وشكله وأبعاده ومتطلبات التحميل وموقع المشروع.
