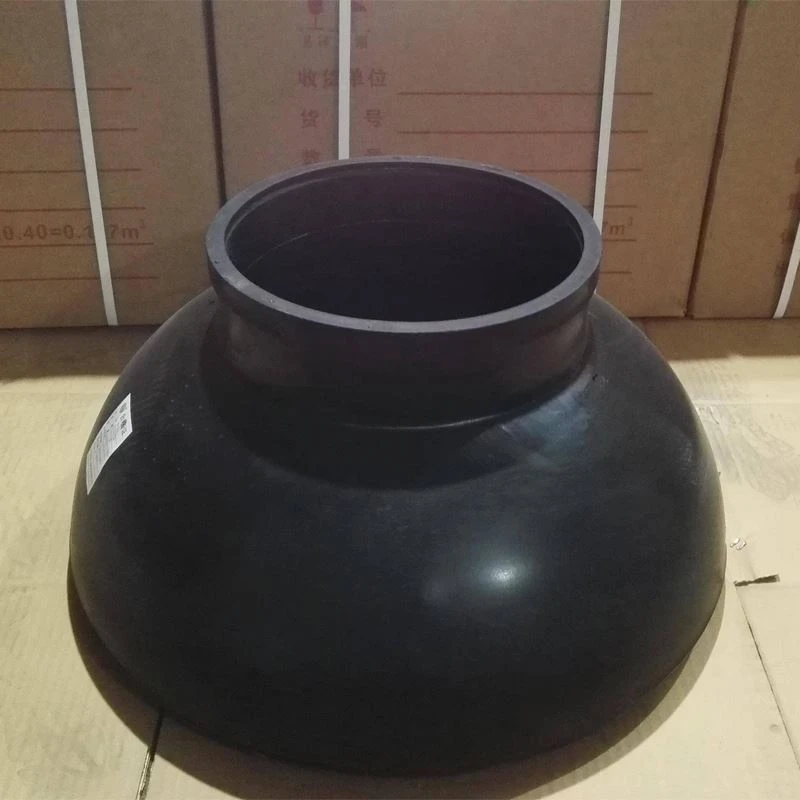

تعد المثانة المثبطة للنبض سعة 10 جالون مكونًا داخليًا رئيسيًا يستخدم في مخمدات نبض مضخة الطين لتقليل تقلبات الضغط في أنظمة سوائل الحفر. تقوم المثانة المثبتة داخل وعاء المخمد بفصل الغاز المضغوط عن سائل الحفر وتمتص ارتفاعات الضغط المفاجئة الناتجة أثناء تشغيل المضخة.
من خلال الضغط والتوسع مع تغيرات الضغط، تساعد المثانة على تثبيت ضغط خط الأنابيب، وتدفق السوائل بشكل سلس، وتقليل الاهتزاز داخل النظام. وهذا يساهم في تحسين كفاءة الحفر ويحمي مكونات مضخة الطين من الإجهاد الميكانيكي المفرط.
تم تصنيعها باستخدام مواد مطاطية عالية الجودة-من خلال الفلكنة بدرجة حرارة عالية-، وتوفر المثانة متانة ومرونة ومقاومة ممتازة لبيئات حقول النفط القاسية.
الميزات الرئيسية
- التخفيض الفعال لنبض الضغط في أنظمة مضخات الطين
- يحسن استقرار التدفق في خطوط أنابيب سوائل الحفر
- هيكل مطاطي متين لعمر خدمة طويل
- مقاومة للتآكل الناتج عن الزيت والحرارة وغاز H₂S
- يساعد على حماية مضخة الطين ومعدات خطوط الأنابيب
- سهلة التركيب والاستبدال
مبدأ العمل
قبل التشغيل، يتم شحن حاوية مخمد النبض مسبقًا-بالهواء أو النيتروجين، عادةً بضغط يتراوح من 4.5 إلى 5.0 ميجا باسكال.
عندما تبدأ مضخة الطين في العمل ويرتفع ضغط التفريغ أعلى من مستوى الشحن -المسبق، تبدأ المثانة في العمل. أثناء ذروة الضغط، يضغط الغاز الموجود داخل المثانة ويخزن طاقة السوائل مؤقتًا. عندما ينخفض الضغط، يتوسع الغاز المضغوط ويطلق الطاقة المخزنة مرة أخرى في خط الأنابيب.
تساعد عملية الضغط والتمدد المستمرة هذه في الحفاظ على ضغط ومعدل تدفق أكثر اتساقًا في خط التفريغ، مما يقلل بشكل كبير من النبض في نظام سائل الحفر.
التركيب الهيكلي
تتكون المثانة المرطبة للنبض بشكل أساسي من:
1-القلب الفولاذي: يوفر الدعم الهيكلي الداخلي
2-جسم مطاطي:يشكل غرفة امتصاص الضغط المرنة-.
الجسم المطاطي مصبوب ومفلكن بمواد تقوية لضمان الترابط القوي والمرونة العالية وأداء الختم الموثوق.
خصائص المواد المطاطية
|
ملكية |
المطاط الطبيعي |
مطاط النتريل (NBR) |
مطاط النتريل المهدرج (HNBR) |
|
الصلابة (الشاطئ أ) |
55 ±3 |
55 ±3 |
55 ±3 |
|
قوة الشد |
أكبر من أو يساوي 16 ميجا باسكال |
أكبر من أو يساوي 16 ميجا باسكال |
أكبر من أو يساوي 22 ميجاباسكال |
|
استطالة عند الاستراحة |
أكبر من أو يساوي 450% |
أكبر من أو يساوي 550% |
أكبر من أو يساوي 600% |
|
مجموعة الضغط (100 درجة × 22 ساعة) |
أقل من أو يساوي 60% |
أقل من أو يساوي 60% |
أقل من أو يساوي 60% |
|
حالة الشيخوخة الحرارية |
100 درجة × 24 ساعة |
100 درجة × 24 ساعة |
125 درجة × 72 ساعة |
|
تغير قوة الشد |
-20% ~ +10% |
-20% ~ +30% |
±20% |
|
تغيير الاستطالة |
أقل من أو يساوي -30% |
أقل من أو يساوي -30% |
أقل من أو يساوي -20% |
|
مقاومة الزيت (الزيت القياسي رقم 1) |
- |
±10% |
±10% |
المواصفات الفنية
|
غرض |
مواصفة |
|
اسم المنتج |
10 جالون مثانة نبضية |
|
يكتب |
نوع الزجاجة/نوع القرص متاح |
|
ما قبل-ضغط الشحن |
4.5 - 5.0 ميجا باسكال |
|
ضغط العمل |
ما يصل إلى 25 ميجا باسكال (قياسي) |
|
خيار الضغط العالي |
ما يصل إلى 52 ميجا باسكال (مادة HNBR) |
|
درجة حرارة العمل |
-30 درجة إلى +149 درجة |
|
متوسطة قابلة للتطبيق |
طين ذو أساس مائي- / طين ذو أساس زيتي- |
|
طلب |
مُخفف نبض مضخة الطين |
التطبيقات
تُستخدم المثانة المثبطة للنبض سعة 10 جالون على نطاق واسع في أنظمة سوائل الحفر بما في ذلك:
- منصات حفر النفط والغاز
- مخمدات نبض مضخة الطين
- أنظمة تداول سوائل الحفر
- أنظمة تثبيت ضغط تفريغ المضخة
فهو يلعب دورًا حاسمًا في تقليل نبض الضغط، وتحقيق استقرار تدفق السوائل، وحماية المعدات في عمليات الحفر ذات الضغط العالي-.
خيارات التصنيع المخصصة
إلى جانب النماذج القياسية، نحن نقدم أيضًا مثانات مثبط النبض المخصصة وفقًا لمتطلبات المشروع المحددة.
تتضمن خيارات التخصيص ما يلي:
- اختيار المواد المطاطية (NR / NBR / HNBR)
- تقييمات الضغط المختلفة
- أبعاد مخصصة
- متطلبات المقاومة الخاصة (الزيت، H₂S، درجة الحرارة المرتفعة)
تتوفر أيضًا خدمات تصنيع المعدات الأصلية وقطع الغيار.
التعليمات
س: 1. ما هو الغاز المستخدم -لشحن المثانة مسبقًا؟
ج: عادةً ما يتم شحن المثانة مسبقًا-بالنيتروجين أو الهواء المضغوط قبل التشغيل لإنشاء وسادة الضغط اللازمة.
س: 2. كيف أختار المادة المطاطية المناسبة؟
ج: تتوفر مواد مطاطية مختلفة حسب ظروف العمل:
المطاط الطبيعي (NR): لطين الحفر ذو الأساس المائي-.
مطاط النتريل (NBR): للزيت-الذي يحتوي على سوائل الحفر
HNBR: لبيئات درجات الحرارة المرتفعة والضغط العالي
س: 3. كم مرة يجب استبدال المثانة؟
ج: يعتمد تردد الاستبدال على ضغط التشغيل ودرجة الحرارة وظروف الحفر. يوصى بالفحص المنتظم أثناء صيانة المضخة.
س: 4. هل يمكن تخصيص المثانة لنماذج مضخة الطين المختلفة؟
ج: نعم. يمكن تصنيع المثانات وفقًا لنماذج وأحجام ومتطلبات الضغط المحددة للمضخة.
س: 5. ما الذي يسبب فشل المثانة المثبط للنبض؟
ج: تشمل الأسباب الشائعة ما يلي:
- ضغط التشغيل المفرط
- التحلل الكيميائي الناتج عن سوائل الحفر
- تركيب غير لائق
- الأضرار الناجمة عن الحواف الحادة داخل السفينة
س: 6. كيف يجب تخزين المثانة قبل التثبيت؟
ج: يجب تخزين المثانة في بيئة باردة وجافة وجيدة التهوية، بعيدًا عن أشعة الشمس ومصادر الحرارة والأشياء الحادة.
